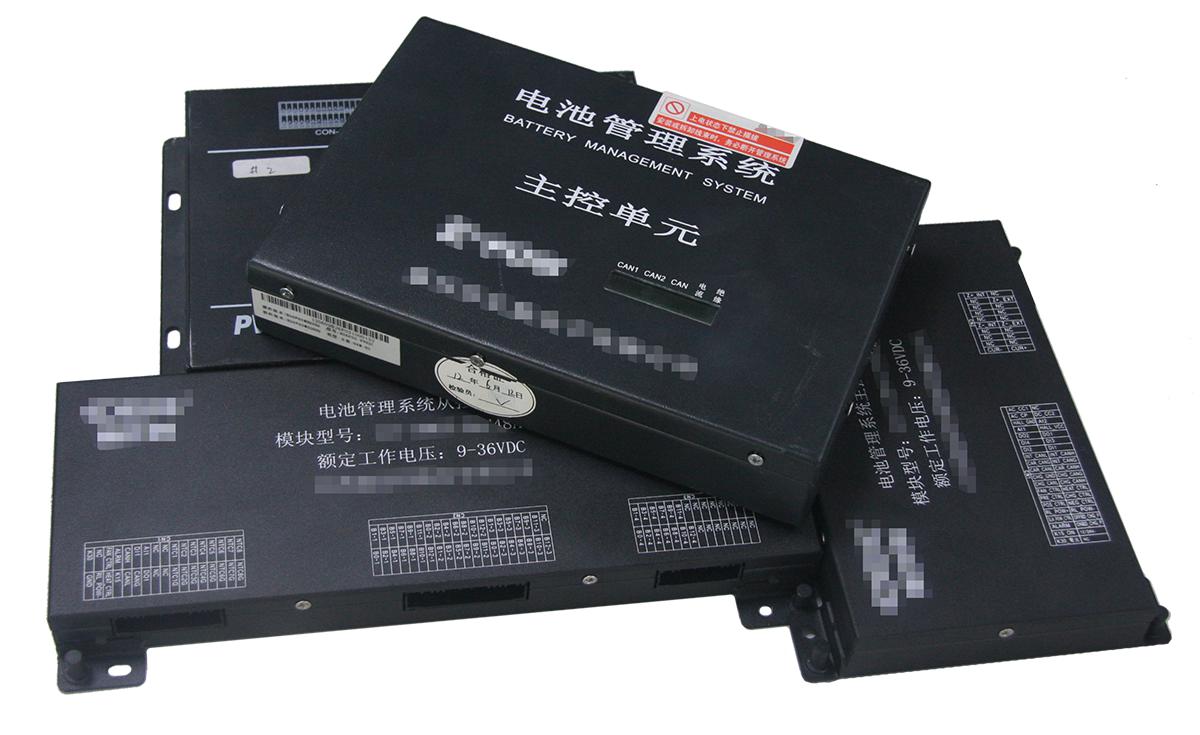

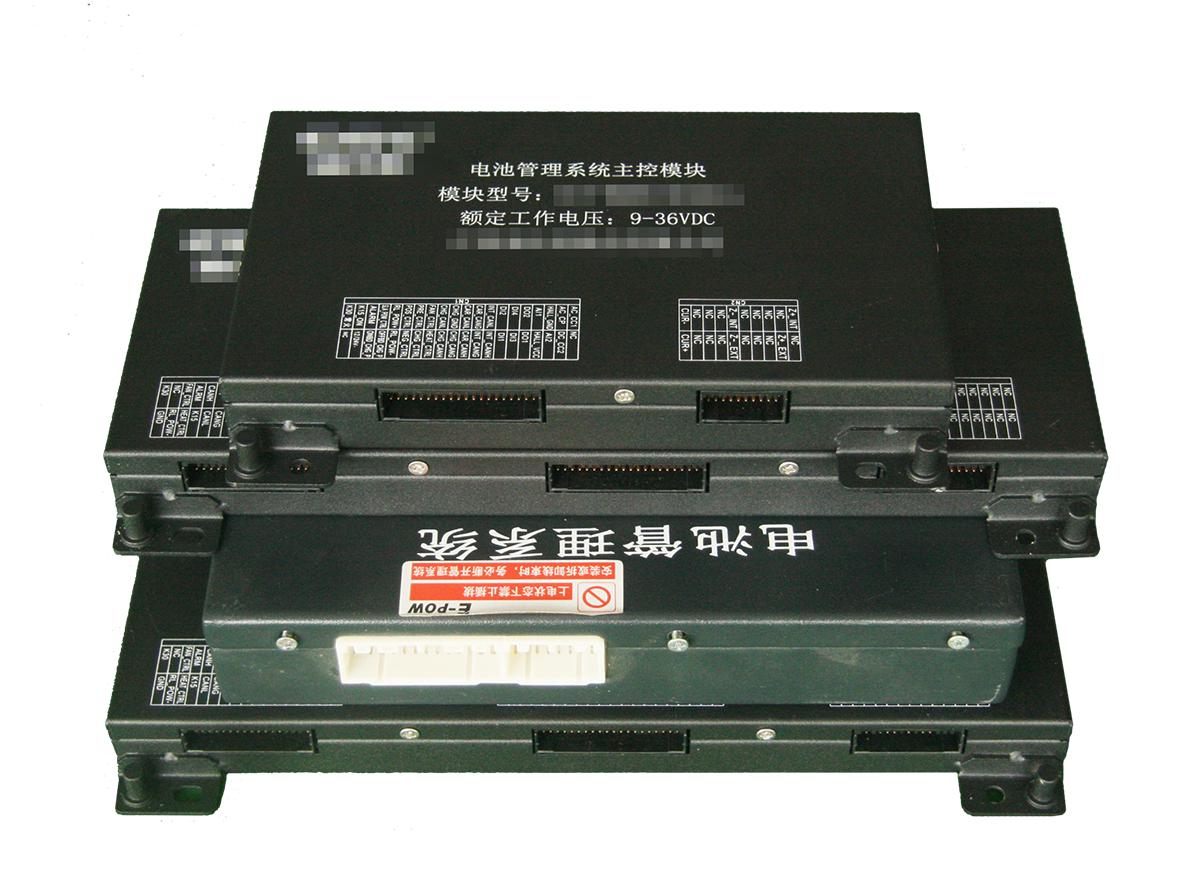

1.1. 测试对象

1.2. 系统特点

• 最高通道数达到200通道以上
• 支持1000V高压检测功能
• 支持CAN指令扩展，支持多个CAN通道测试
• 支持DBC导入
• 支持多个通道温度模拟，支持NTC表导入
• 支持多个485,232通道测试
• 支持BMS BMU，MBMS功耗测试
• 支持通道通短路检测，避免通道异常
• 电池模拟器为双向设计，可充电，可放电，精度高
• 电池模拟器支持大容量串联，模拟电池矩阵
• 电池模拟器支持限流保护，保护BMS产品不被损坏
• 电池模拟器为模块化设计，直接插拔更换
• 电流精度高0.1%，支持最高1000A电流
• 支持主动均衡，被动均衡测试
• 支持多路继电器测试
• BMS模块静态功耗测试
• 支持SOC精度测试、工况模拟，可根据SOC变化自动调节单节电压、总压、电流、温度。

1.3. 软件特点

• 完全开放的测试过程调试平台
• 用户可以定义测试项目，修改参数
• 可以设置断点,查看变量,修改变量,单步调试,设定调试位置等多种强大调试功能
• 支持多工位配置
• 支持软件自动烧录（辉腾独创）
• 支持Freescale，TI，Altera等厂家芯片自动烧录
• 自动烧录BMS测试软件，自动烧录BMS出厂软件，自动恢复出厂参数
• 支持自动报表，统计分析
• 支持系列产品，参数微调适应不同产品需求
• 自主知识产权开发，具有软件著作权，无法律风险

2. 整体设计（96S典型需求）

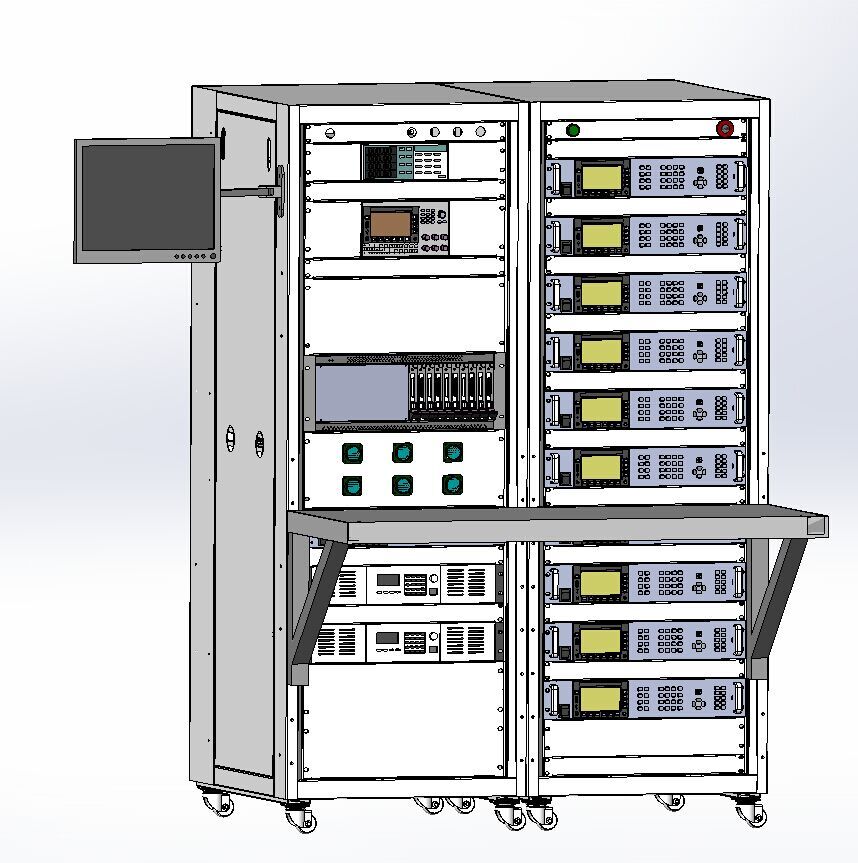

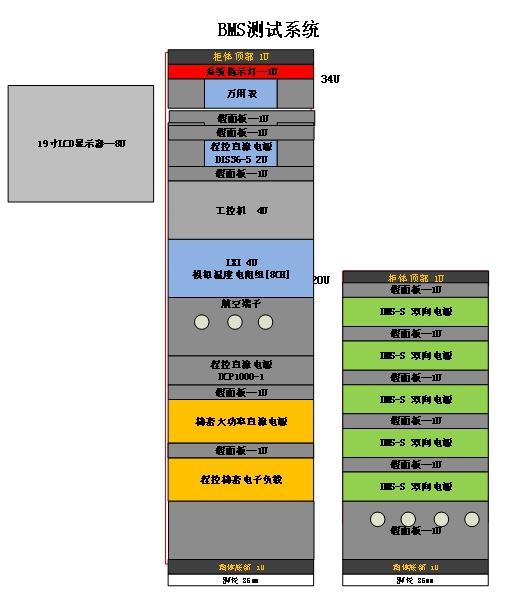

2.1. BMS测试系统机柜

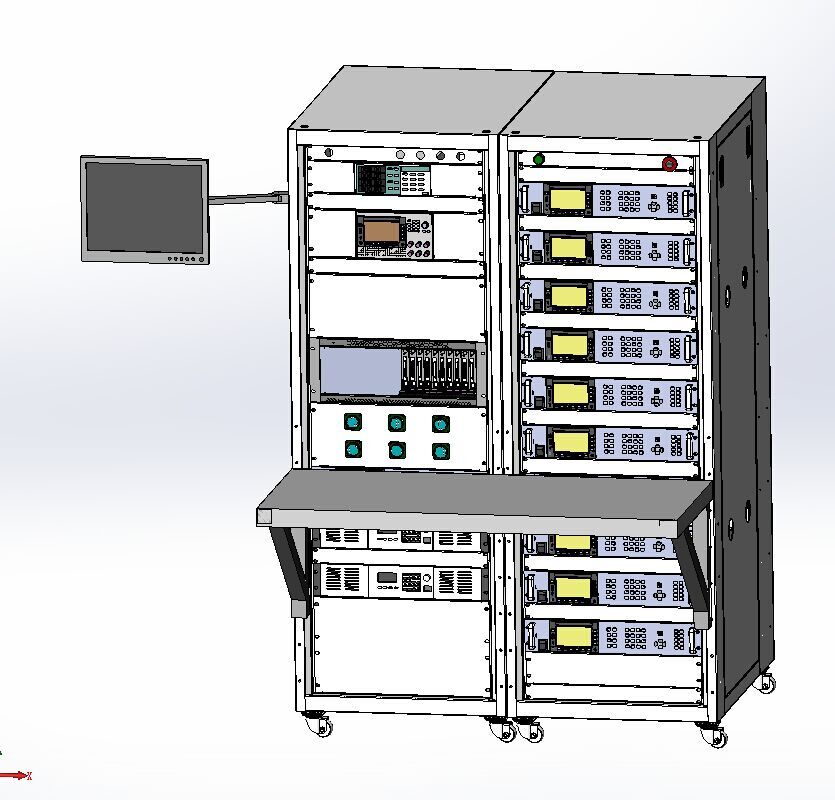

2.2. 3D效果图

3. BMS测试系统夹具设计

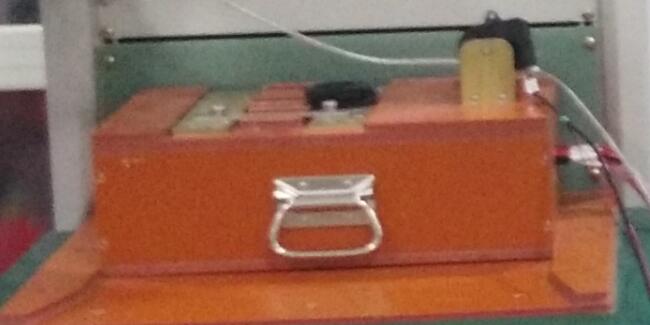

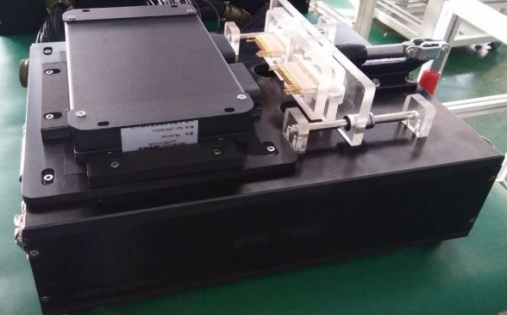

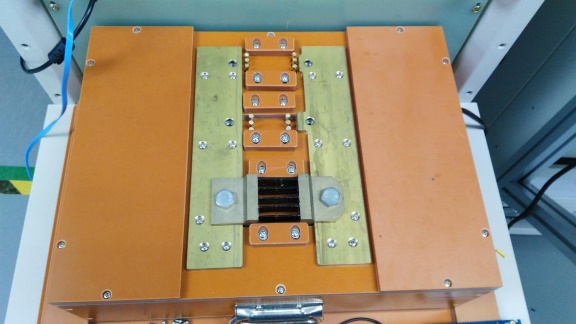

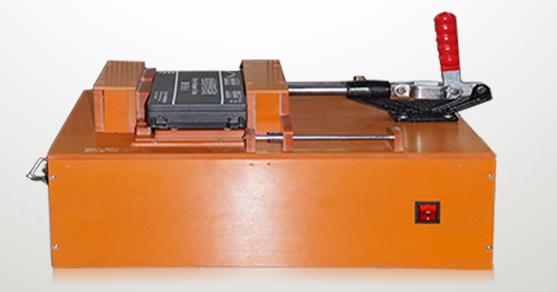

3.1. 工装设计

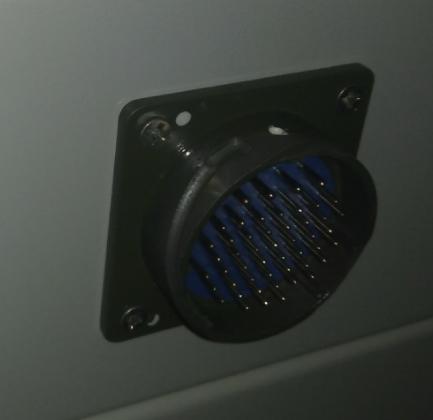

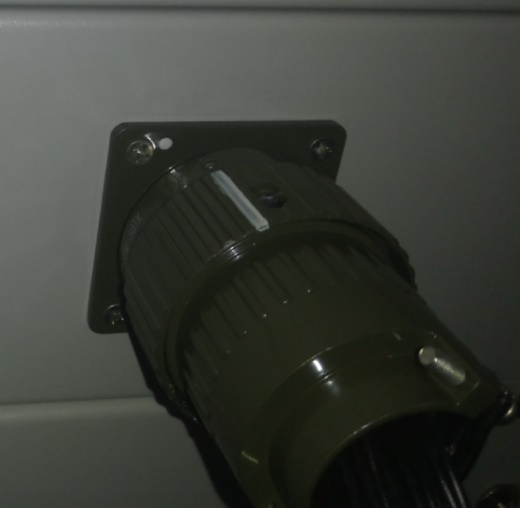

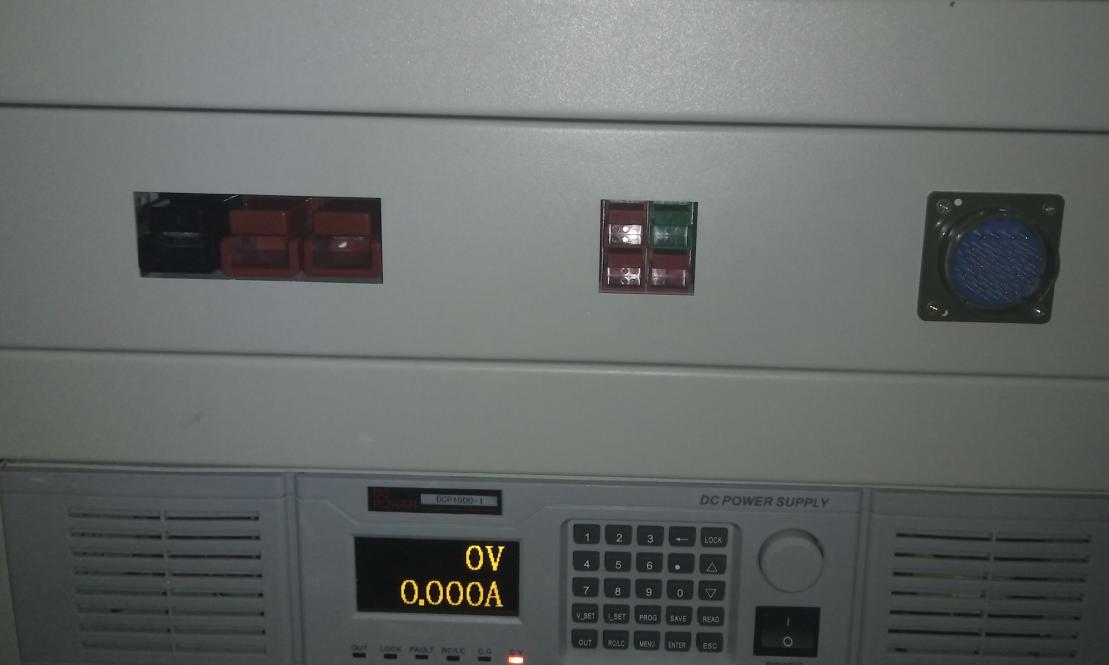

3.2. 接口设计

有效防呆	连接产品端自由更换

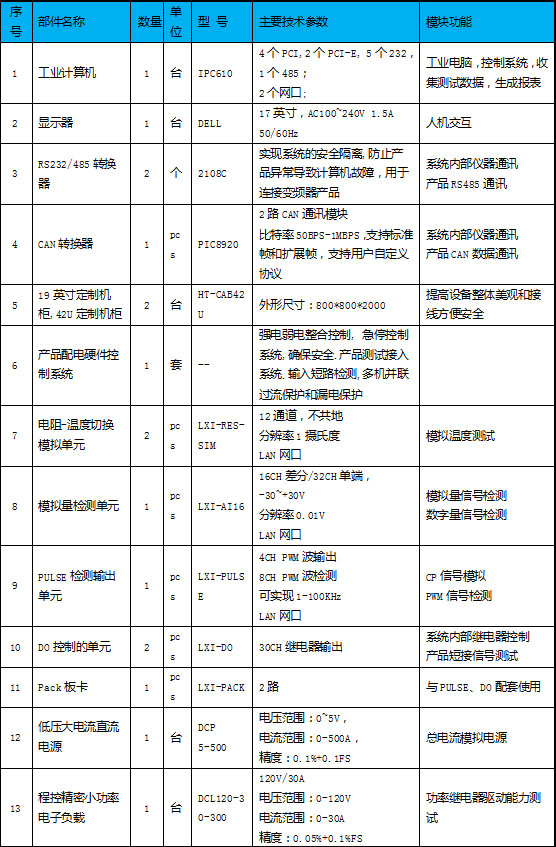

4. 设备清单

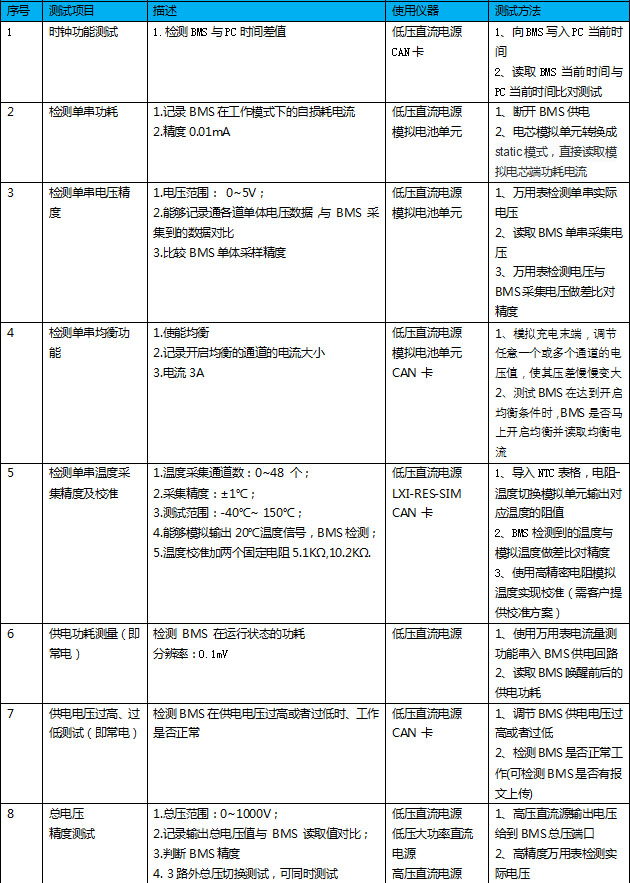

5. 测试项目说明
